前回は、Arduinoとは？についてご紹介しました。
今回は、Arduinoを使ってLEDを点灯させてみたいと思います。
それでは、早速LEDを点灯させてみましょう。
＜ArduinoでLEDを点灯させる＞

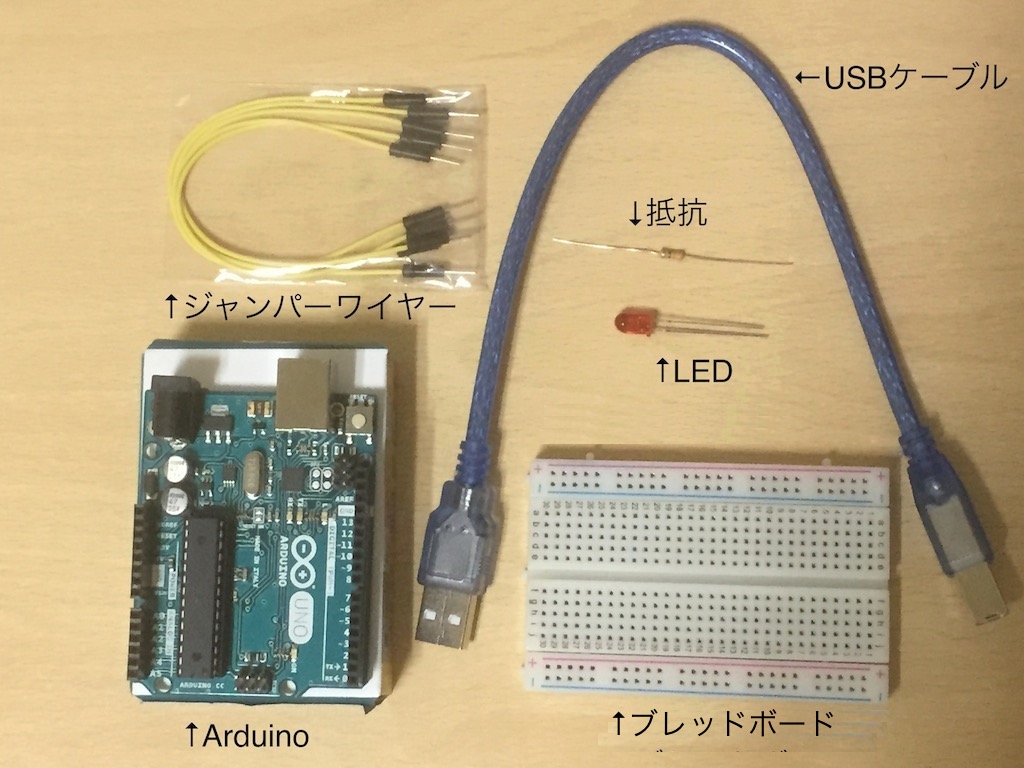

まずは、下記の部品を準備しましょう。
・Arduino本体
→ 信号を受信してプログラミングでマイコンを制御する
・LED
→ 今回は、赤色を使用する
・ジャンパーワイヤー
→ Arduinoとブレッドボードを繋げるためのケーブル
・抵抗
→ 過電流が流れないようにするための抵抗
・ブレッドボード
→ 電子部品やジャンパーワイヤを接続して電子回路を組むことができるボード
※ハンダ付けが不要なので、何度も利用することができる
・USBケーブル
→ ArduinoとPCを接続する為のケーブル
※私は、下記の入門キットを購入しました。
その中から今回は下記を使用します。
それでは、実際にLEDを点灯させるプログラムを作成する前に、
LEDを点灯させる電子回路を作成してみましょう。
【手順１】

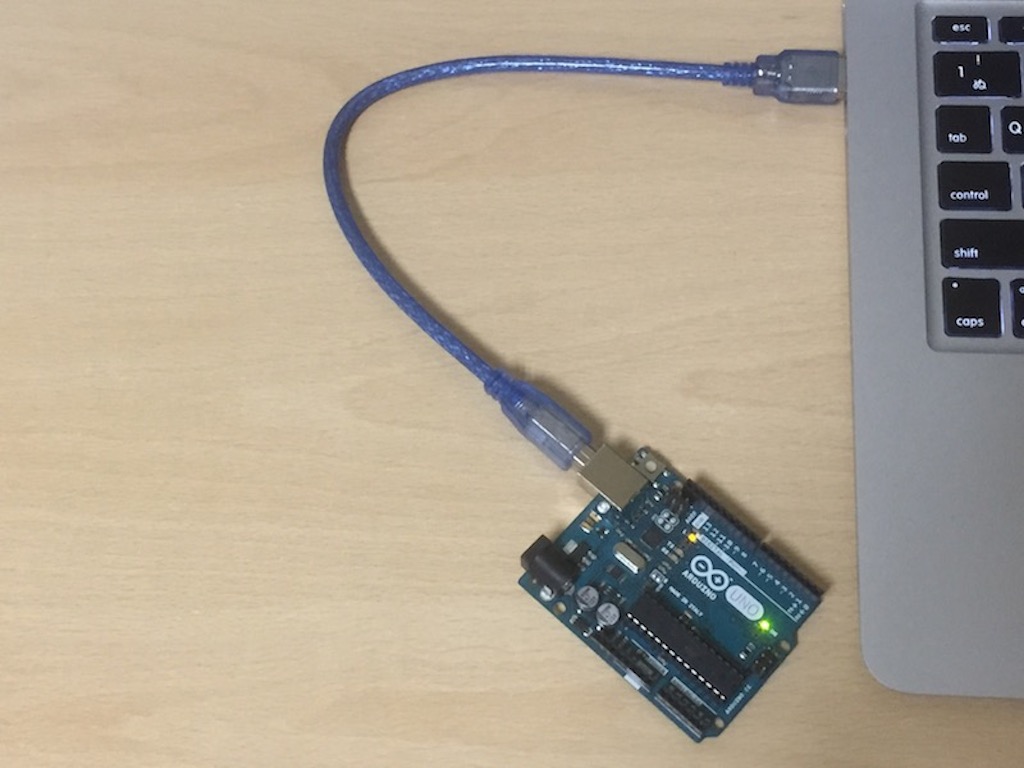

Arduino本体とPCをUSBケーブルで接続します。
【手順２】

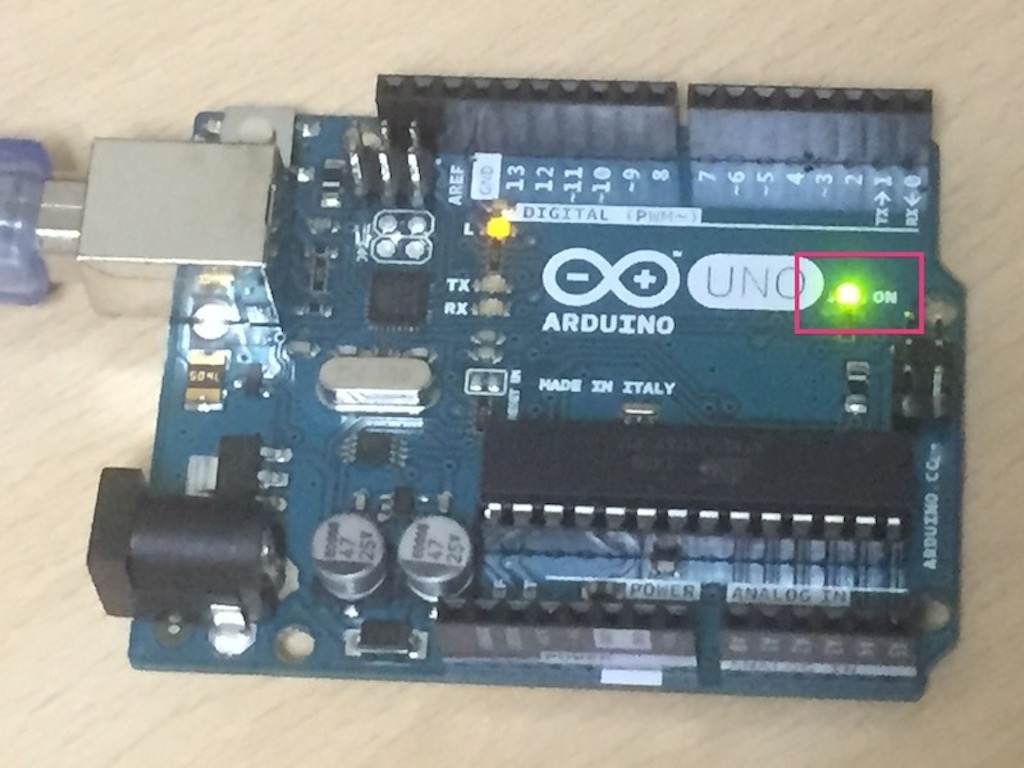

Arduino本体に電源が入ることを確認します。
【手順３】

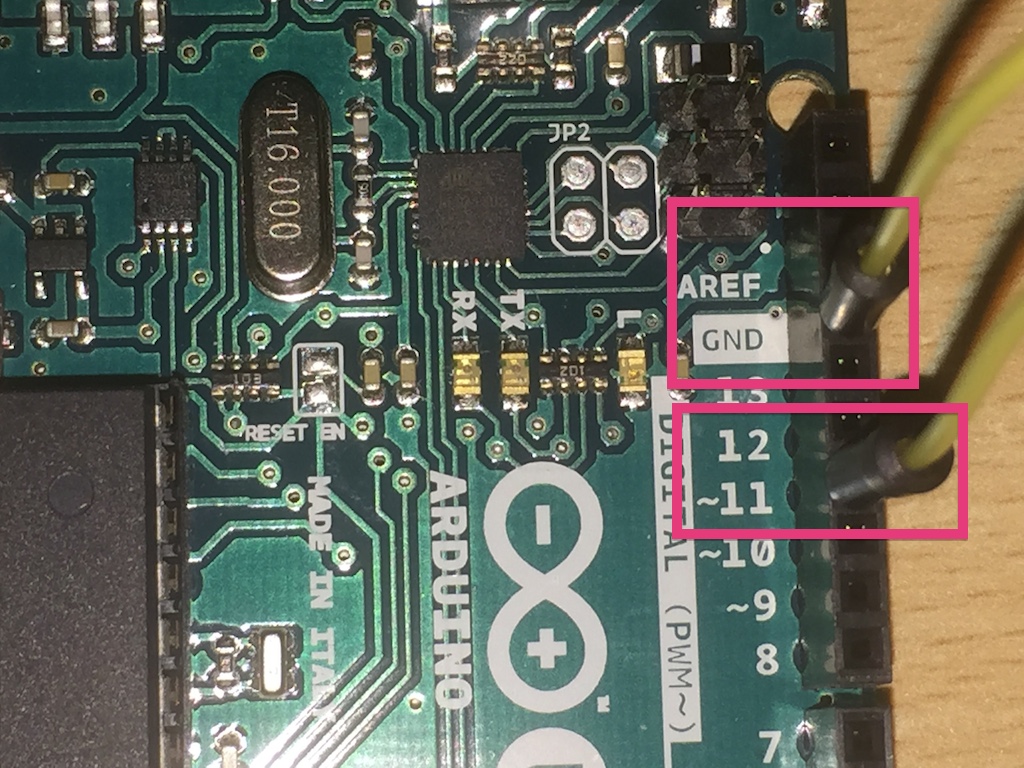

Arduino本体とブレットボードをジャンパーワイヤーで繋ぎます。
２本のジャンパーワイヤーを使用しますが、ここで注意してほしいことがあります。
◆注意事項
・１本目のジャンパーワイヤーは、必ず、「DIGITALの２ 〜 １３番」の間に接続すること
※今回は、１１番目に接続しました。
・２本目のジャンパーワイヤーは、必ず、「GND(アース)」に接続すること
※電流は、プラスからマイナスに流れるので、正しく接続しないと電流がきちんと流れません。
【手順４】
ブレッドボードにLEDを繋げます。
ここでも注意してほしいことがあります。
◆注意事項

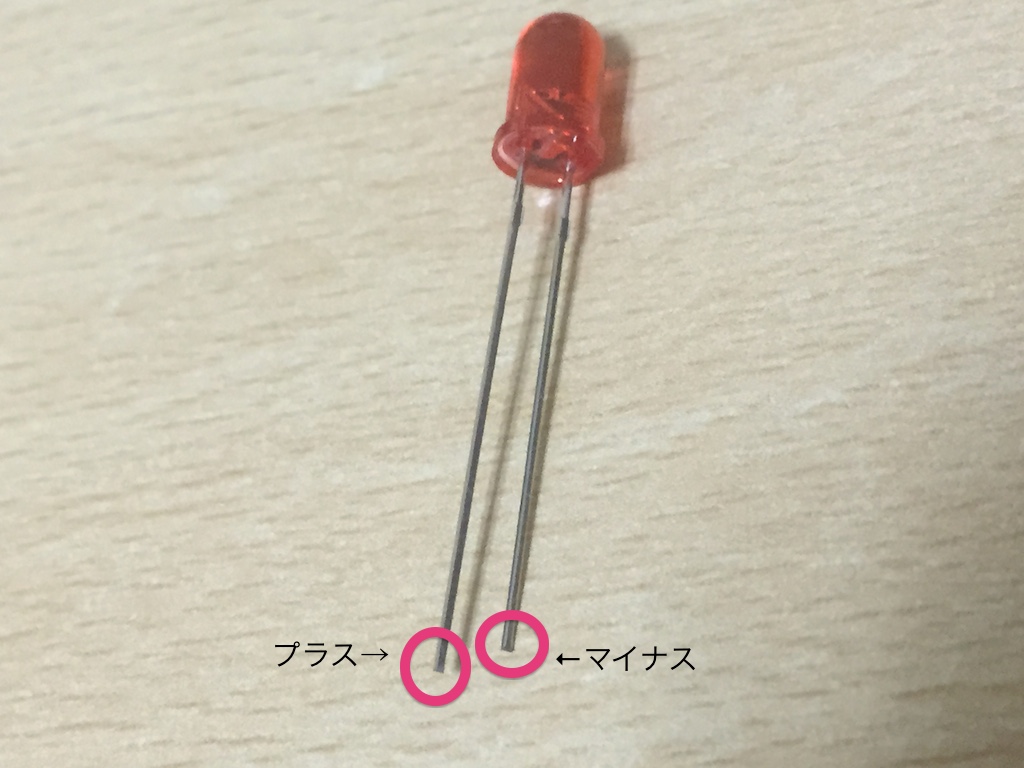

・LEDも「プラス」、「マイナス」があります
下記のように「プラス」、「マイナス」を間違わないように接続します。
※逆に接続してしまうと、LEDが点灯しないまたは、破損する場合もあるので注意してください。
【手順５】
抵抗をブレッドボードに接続します。
※なぜ、抵抗が必要かというと、Arduino本体とブレッドボードを接続した時点で、
微弱の電流が流れてしまい、LEDが光ってしまうので、電流の流れを減らすためです。

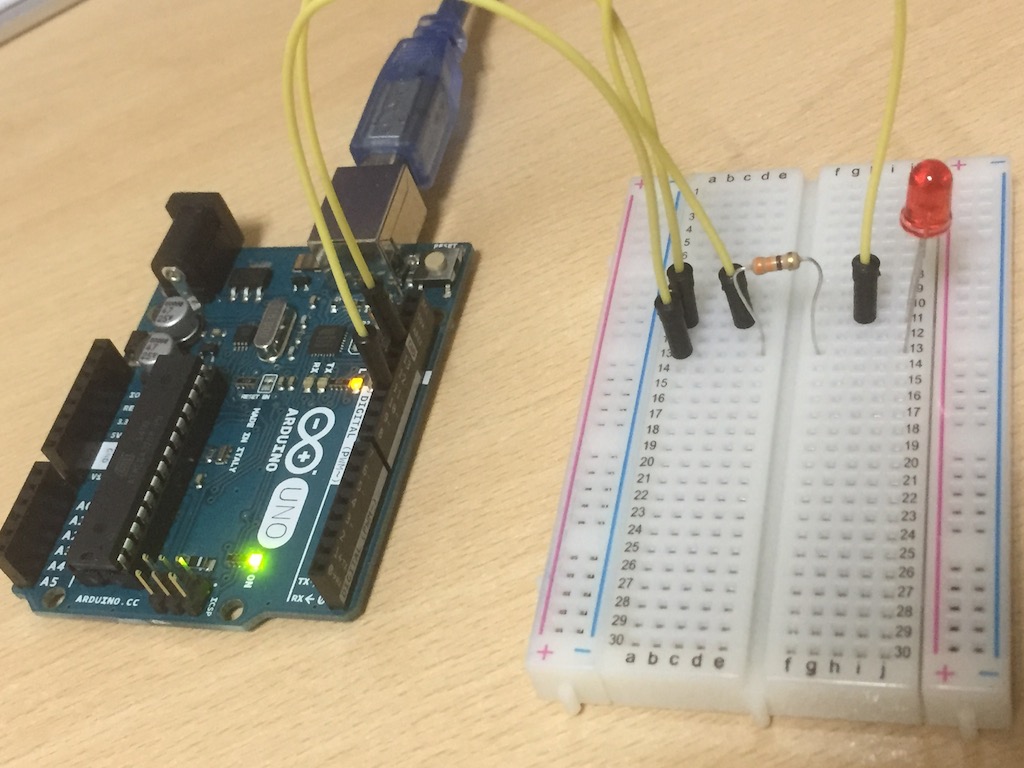

これで、LEDを点灯させる電子回路は作成できました。
それでは、次に実際にプログラムでLEDを点灯させてみましょう。
【手順１】

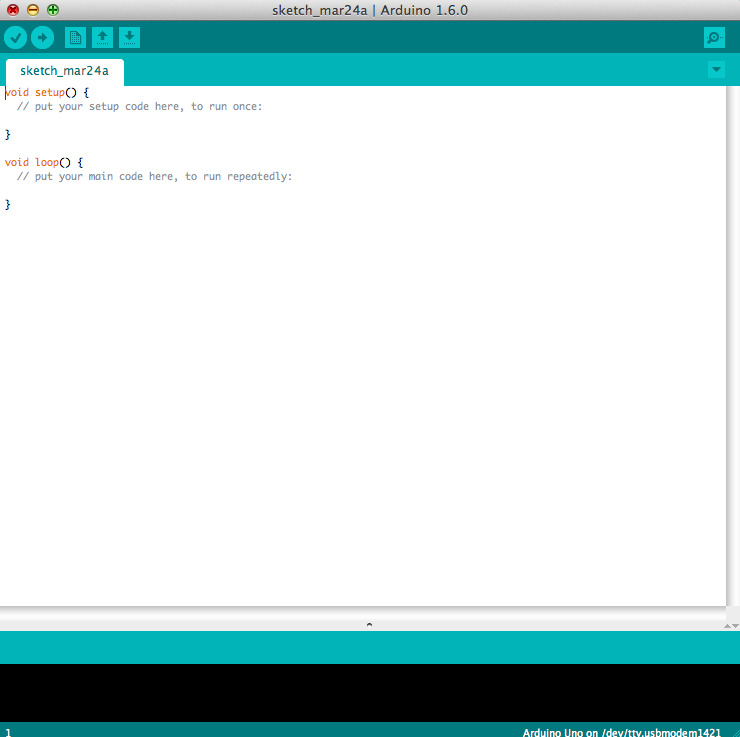

前回の【開発環境の構築】で環境を構築した「Arduino.app」を立ち上げます。
【手順２】

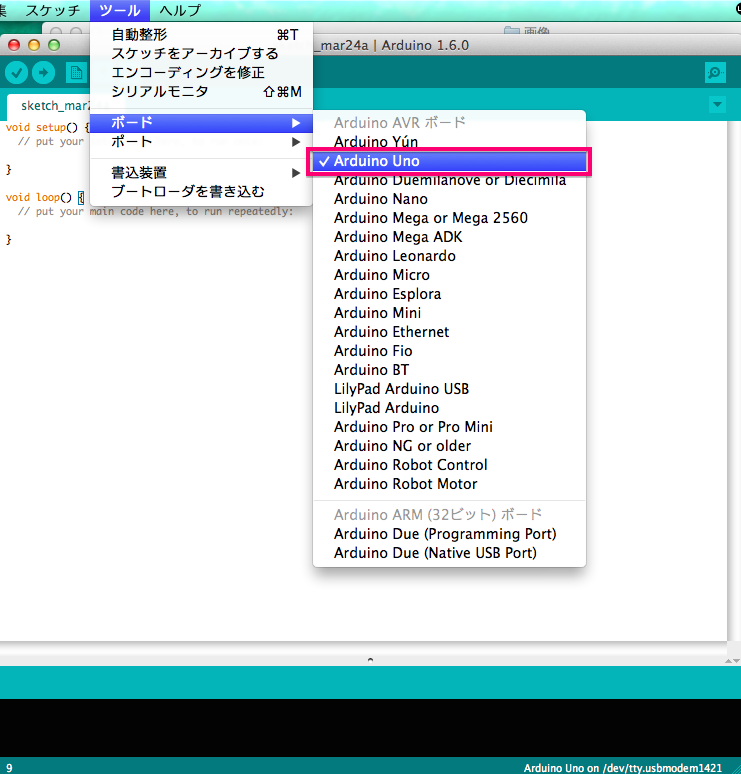

「ツール」メニュー → 「ボード」から「Arduino Uno」を選択します。
【手順３】
下記のプログラムを入力します。
void setup() {
// put your setup code here, to run once:
//11番ピンを【出力】に指定する
pinMode(11, OUTPUT);
}
void loop() {
// put your main code here, to run repeatedly:
//11番ピンの電圧を上げる
digitalWrite(11, HIGH);
//1000ミリ秒待つ
delay(1000);
//11番ピンの電圧を下げる
digitalWrite(11, LOW);
//1000ミリ秒待つ
delay(1000);
}
【手順４】

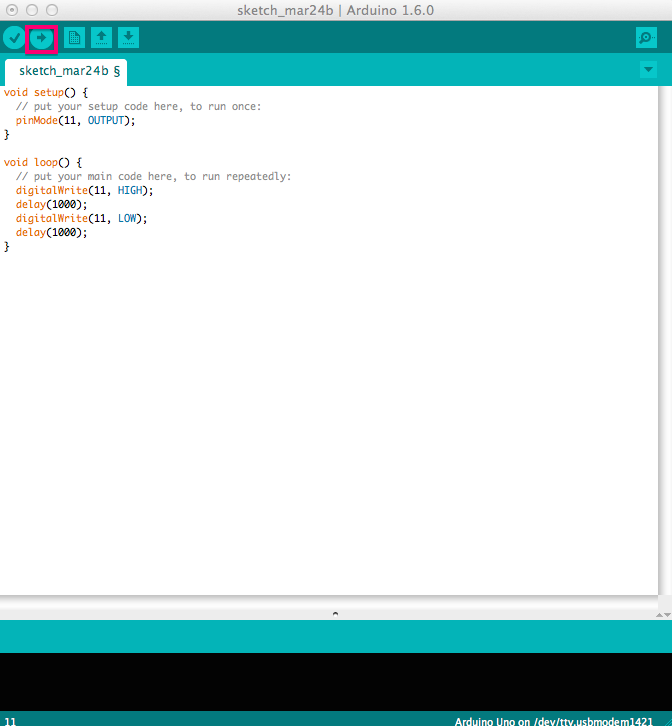

「マイコンボードに書き込む」ボタンをクリックし、プログラムをArduinoに書き込みます。
【手順５】

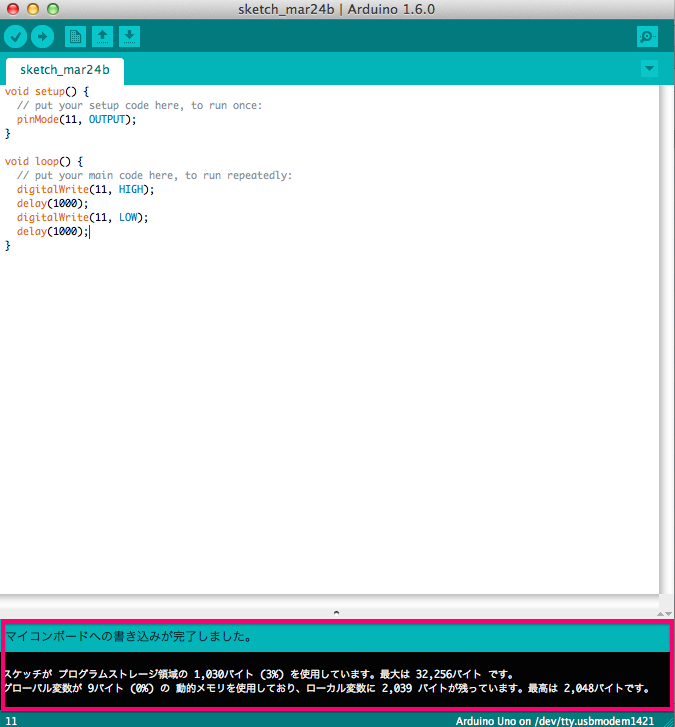

書き込みが完了したことを確認します。
【手順６】

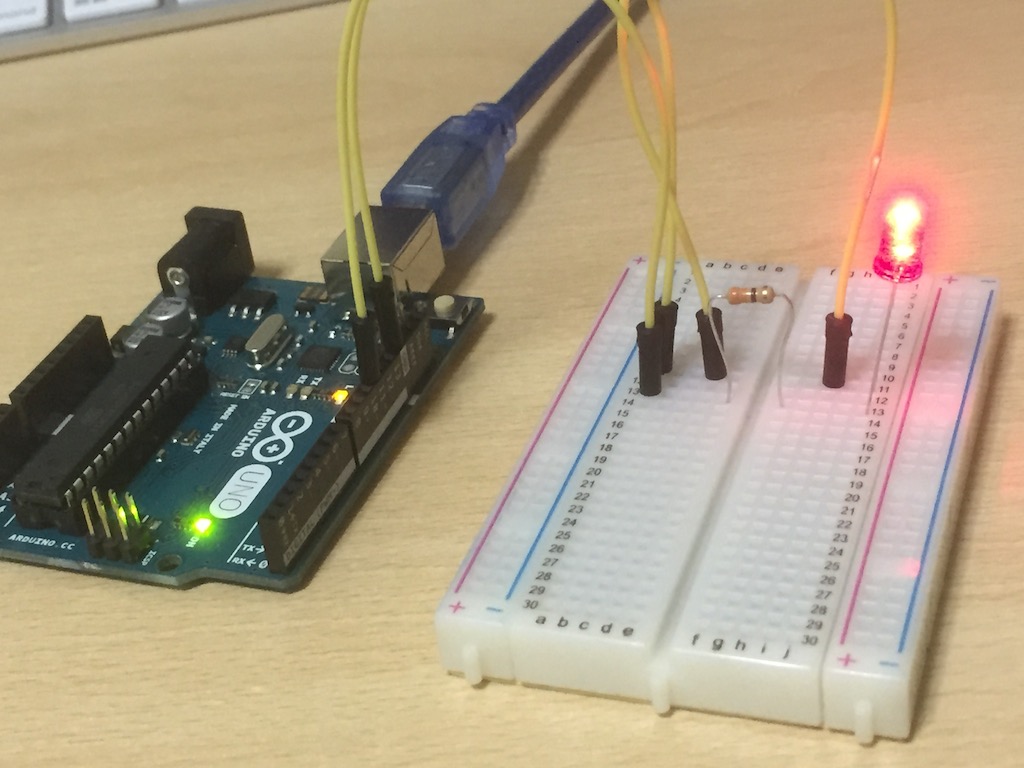

LEDが点灯していることを確認します。
お疲れ様でした。
以上で、「 Arduinoを使ってみよう！ – 後編 -」は終了となります。
２週にかけてArduinoについてご紹介させていただきました。
今回は、LEDのみを点灯させる電子工作を実施しましたが、センサーを使用することで、
人の出入りに合わせて点灯/消灯するLEDライトを自作で作成することもできます。
Arduinoは、誰でも気軽に電子工作やプログラミングができます。
ぜひ、興味のある方は、一度チャレンジしてみてください。
最後までご覧いただき有難うございました。
